太陽光模擬器當前位置:主頁 > 產品中心 > 太陽光模擬器 >

穩態太陽光模擬器

發布時間: 2023-09-11　瀏覽次數: ?

概述

穩態太陽光模擬器是一種可以模擬太陽光譜、光強、光照時間等參數的設備，常用于室內環境下對材料、器件、產品等的測試和評估。通常由光源、光學系統、控制系統等組成。
模擬光源可以采用氙燈、汞燈、金屬鹵化物燈等，這些光源能夠發出相近于太陽光譜的光線，以模擬太陽光照射下的環境。光學系統可以對光線進行聚焦、分散、濾波等處理，以達到所需的光強和光譜分布。控制系統可以控制光源的開關、光強、光照時間等參數，以便進行不同條件下的測試和評估。穩態太陽光模擬器提供一個接近自然日光的環境，不受環境、氣候和時間等因素影響實現24小時不間斷光照。

產品詳情

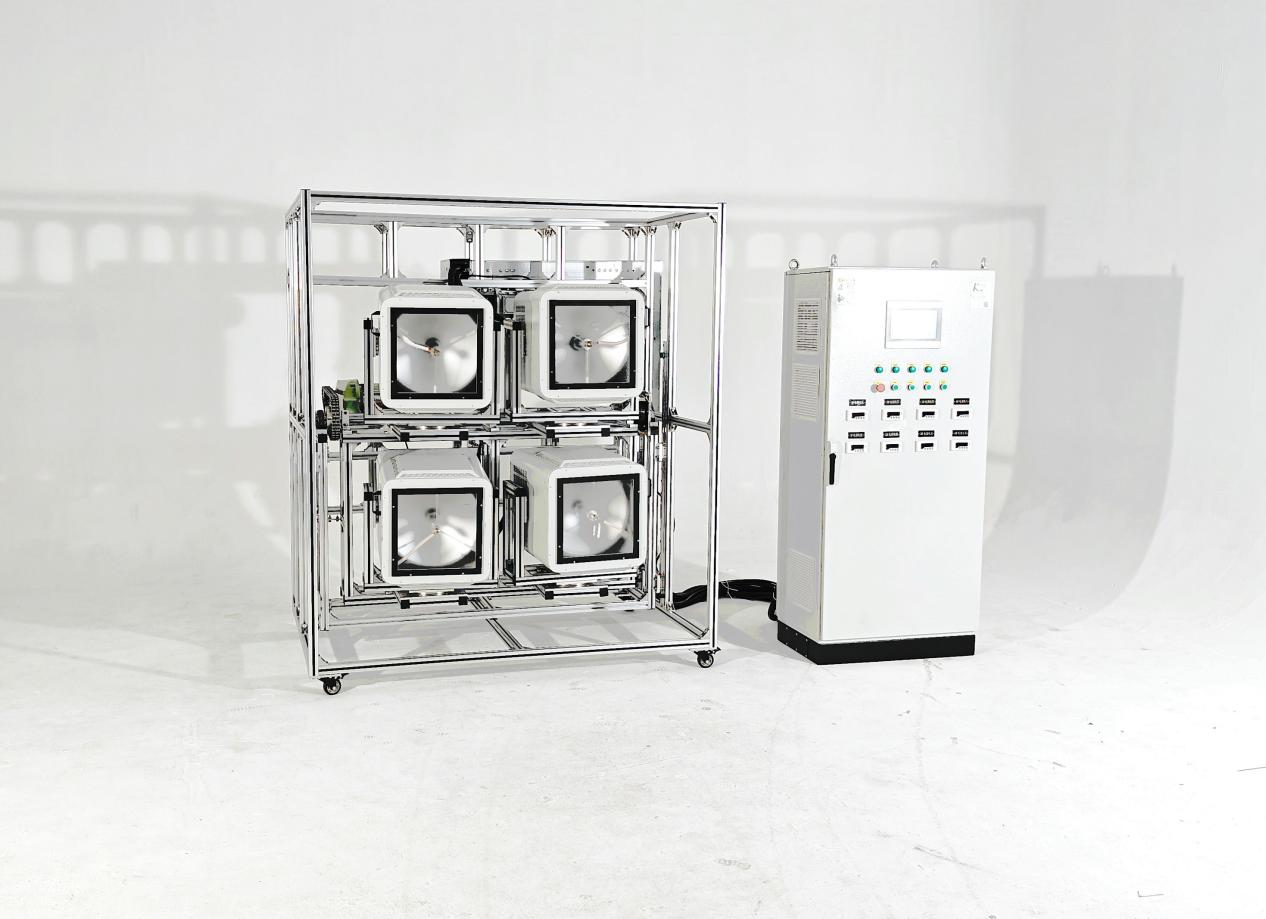

穩態太陽光模擬器設備采用氙氣燈作為核心光源，輻照強度在600～ 1200W/m²可調。為了確保有效輻照面積的均勻性，每套燈采用獨立的 EPS 實時反饋控制，確保燈的恒功率輸出能量，單個光源系統可以實時模擬量信號輸出至采集器。為達到輻照面積1m×1m 設備總共采用 4 組光源。其他輻照面積可根據用戶需求定制生產。
1) 光源特性：1000 小時光強衰減小于 10％（采用 EPS）
2) 排布方式：線性陣列排布，計算機模擬空間分布
3) 光源壽命：1000h+（更換光源以滿足3000H）
4) 光源質保：1000h
5) 輻照強度：600～1200W/m²（此范圍內可調）
6) 波段：400～1100nm
7) 輻照面積：1m×1m
8) 光譜匹配度：A 級
9) 輻照度不均勻性：≤± 2% ; A 級
10) 不穩定性：LTI≤± 2% ; A 級
11) 單組燈的功率為：1-3kw
穩態太陽光模擬器

應用領域

廣泛應用于太陽能電池特性測試、染料敏化電池（DSSC）、鈣鈦礦電池（PSC）、光電材料特性測試、生物化學相關測試、光學催化降解加速研究、皮膚化妝用品檢測和環境研究等。

專業術語定義

1、光譜匹配

光譜匹配度太陽光模擬器的光譜匹配度是指太陽光模擬器的光譜輻照度分布與太陽光的標準光譜分布的匹配程度，一般用太陽光模擬器在每個波長范圍內輻射的能量百分比與標準太陽光在同樣波長范圍內輻射的能量的百分比的比率表示。太陽光標準光譜輻照度分布情況見表。

表 1 標準光譜輻照度分布
波長范圍/nm	占有效波段內積分輻照度的百分比/%
波長范圍/nm	AMO條件 (有效波段300 nm~ 1100 nm)	AM1.5G條件 (有效波段400 nm~ 1100 nm)
300～400	9.4
400～500	18.5	18.4
500～600	18.6	19.9
600～700	15.8	18.4
700～800	12.8	14.9
800～900	10.2	12.5
900～1100	14.7	15.9

標準光譜輻照度分布

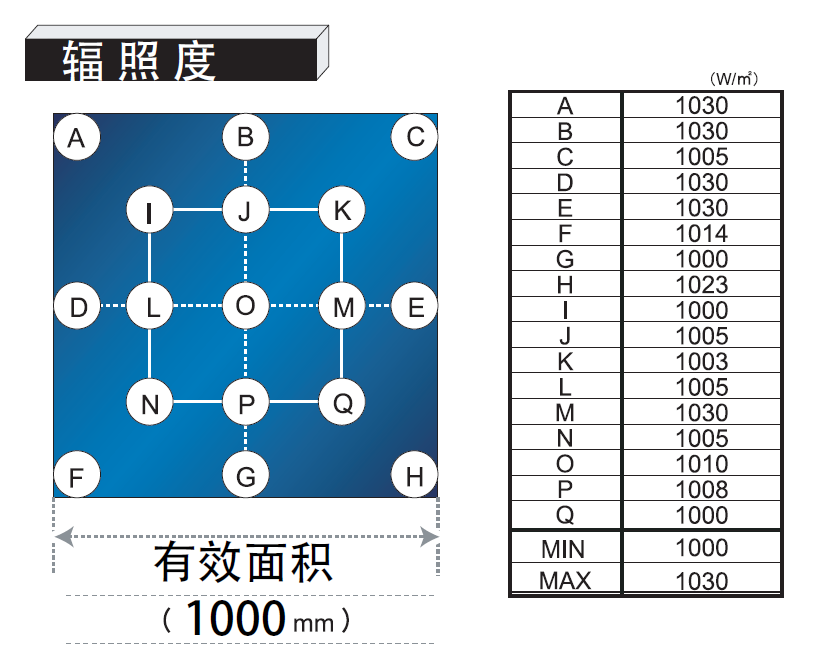

2、輻照不均勻性

表示太陽模擬器參數的光束在空間上的均勻程度。均勻性不好的模擬器會影響測試的結果，一般情況下導致測試值比實際值偏小。
真實的太陽光在空間分布中是非常均勻的，但人造的光源并并不是。根據ASTM的規定，太陽模擬器輻照不均勻度的計算公式如下：
太陽模擬器輻照不均勻度等級評定標準如下表：
太陽光模擬器輻照不均勻

等級	光譜匹配到所有中指定的間隔	空間非均勻性輻照度	時間不穩定性
等級	光譜匹配到所有中指定的間隔	空間非均勻性輻照度	短期不穩定性輻照度 STI	長期不穩定性輻照度LTI
A+	0.875----1.125	1%	0.25%	1%
A	0.75---1.25	2%	0.5%	2%
B	0.6---1.4	5%	2%	5%
C	0.4---2.0	10%	10%	10%

3、輻照時間不穩定性

表示太陽模擬器光束輻照度在時間上的穩定性。真實的陽光輻照度在一段（短）時間內是非常穩定的，因此太陽模擬器的輻照度也應具有一定的穩定性。輻照穩定度對測試結果的可參考性提供了前提。
等級 輻照時間不穩定性
A 2%
B 5%
C 10%
