控制電機線束應用領域非常廣，涉及行業很多，并且控制電機線束性能參數也非常突出，今天科迎法總結了一些資料，供大家一起學習參考。

控制電機線束組裝要求

1.控制電機線束加工組裝好后，所有的線束要平行，且不能移動；但是，綁線繩或束線帶不能卡傷線材。 　　

2.插PIN或焊接時，芯線不能纏繞在一起，但也不能太緊。

3.控制電機束線布線時，各子料號的端子，HOUSING和D-SUB，IDC，CONN必須與定位板的標示吻合。 　　

4.各子料號線材必須按定位板上的路線進行布置。 　　5.綁線時，繩子要從綁線環的下邊垂直移動。 　　

6.控制電機束線帶要打緊，并且尾巴不能超過1mm 　　

7.控制電機束線綁線時，兩個綁線環之間的距離為25mm左右，且每條繩子綁到結尾處要保留尾巴10mm左右。 　　

8.每條繩子在開始和結尾處要打死結。 　　

9.控制電機束線綁線時，不能將繩子打圈或纏繞。不能將連接器卡在定位釘上，用力拉繩子，應將繩子的線頭固定在定位釘上，再綁線（否則，易造成端子拉斷芯線或端子脫落）。

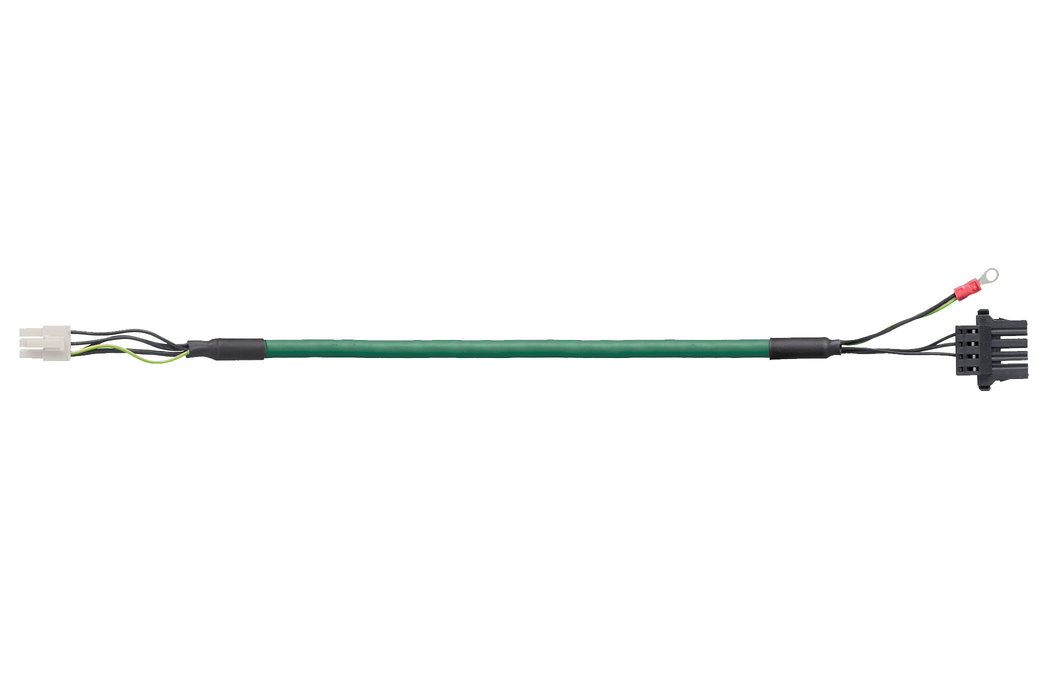

科迎法控制電機線束

控制電機線束組裝的質量標準

控制電機束線組裝成成品后，要檢測線束線路導通率，要求達到導通率為100%，無短路、短路、錯路現象。同時還要具備挖掘機線束客戶所需求的質量標準，包裝時提供安全質量保證書等。通過線束組裝所選擇的線材，基本都經過了UL認證，連接器用的是TYCO 、MOLEX、瀚荃等品牌，符合ROHS要求。線束組裝檢測環節每一步都力求做到一絲不茍，務求精益求精，按照ISO9001：2000質量管理體系去規范作業要求。

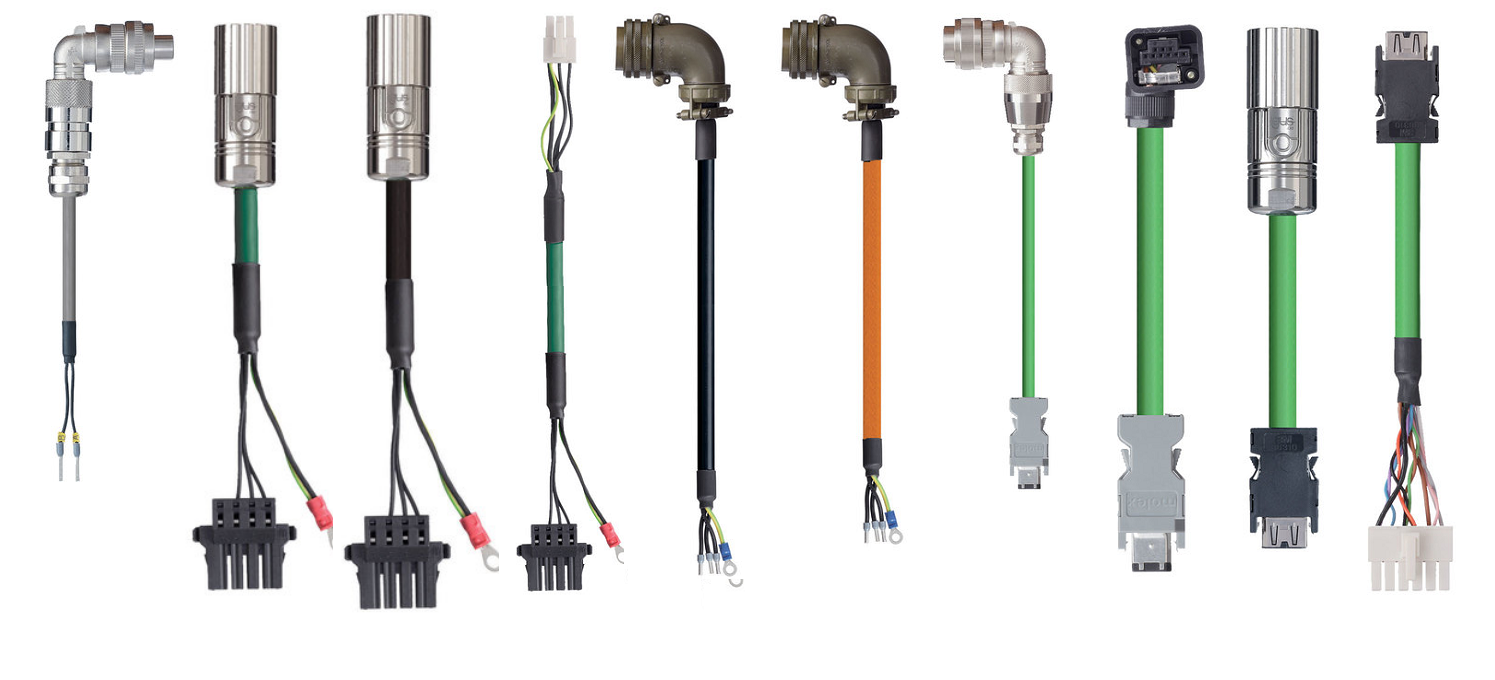

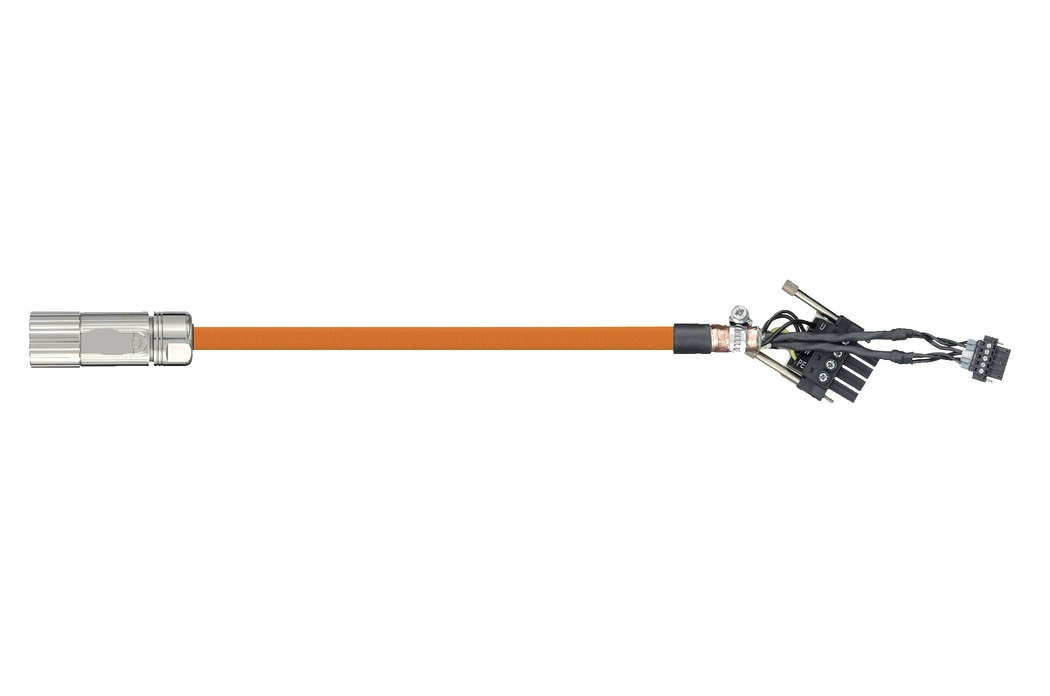

控制電機線束圖片

控制電機線束應用領域

電子線束、電纜線束等線束加工服務，產品包括控制電機線束、通信線束、工控線束、醫療線束、電腦及周邊線束、射頻線束、音頻線束、空調線束、洗衣機線束、冰箱線束、汽車線束、摩托車線束、變壓器線束、打印機線束、疝氣燈線束等。能完成從裁線、焊接、端子壓接、到組裝、測試全生產過程，產品材料符合UL、CSA等認證要求，符合環保相關規定。

控制電機線束規格齊全

控制電機線束設計要求范圍

例如：導線直流電阻、傳輸阻抗、傳輸延遲、速度比率、線路衰減、導線 / 屏蔽層電容、導線間電容、介電常數、串?dāng)_衰減、控制電機線束電纜直流屏蔽電阻、信號線直流屏蔽電阻......等等，具體數據可以參照相關控制電機線束反饋協議的說明書。

上?？朴姎鈱I(yè)生產定制符合以下系列標準控制電機線束：

Allen Bradley 標準

B&R標準

Beckhoff標準

Bosch Rexroth標準

控制技術標準

丹納赫傳動標準

ELAU標準

FAGOR標準

FANUC標準

Festo標準

Heidenhain標準

LTi DRiVES標準

Mitsubishi標準

Omron標準

Parker標準

SEW標準

Siemens標準

可以提供控制電機線束圖紙、型號、樣品，歡迎致電咨詢合作。
