科迎法電氣生產的控制電機線束，主要應用于自動化設備、機器人、起重機、物流倉儲設備以及需要來回移動的機械操作等。線纜采用美標電纜，105度高彈霧面絕緣材料，確保產品的物理特性和電氣參數性能。

控制電機線束解析

控制電機線束產品特性：

高柔性特制絕緣材料，具有耐磨、耐折、耐油、耐彎曲、抗拉、抗扭、抗干擾、抗老化等特性。

控制電機線束參數

控制電機線束產品防護等級：

1、設計DIN規范E61984

2、保護等級IP68

3、抗振動、腐蝕和電磁干擾

4、接觸電阻＜8Mm

5、易于識別的標記系統

6、工作溫度范圍：25°C至+125°C


科迎法控制電機線束規格種類

控制電機線束技術規范：

控制電機線束產品電氣數據：

觸點配置7 8＋1 12 17

接觸-o[mm ] 2 1和2 1 1

額定電流〔A〕18 7＋20 7 7

額定電壓[V ac ] 150 150 150 150 50

額定沖擊電壓[KVAC] 4、0、2、5、2、5、8、8

過電壓類別LLLLLLLL

接觸電阻[ mΩ]＜4＜4＜4＜4

污染程度

（當連接器匹配時IP＞54）3、3、3、3

一般數據

溫度范圍：- 25°C＋125°C

保護等級：IP 68（10H/1m；連接器處于匹配狀態）

焊絲終接焊料

線規：接觸-O[mm ] /橫截面[mm ] 1mm＝1mm

2mm＝2.5mm

電纜夾范圍[mm ] 7 - 13.5

交配周期100

材料

外殼：鋅壓鑄鍍鎳

插入：PA 6/6 UL 94 V-0

密封：FPM

其他金屬零件：黃銅鍍鎳

控制電機線束產品觸點：黃銅鍍金

公司現階段，擁有多位長期從事控制電機線束行業的工程師，并購買了國外先進的生產設備，致力打造國內家由線纜到整個伺服控制電機線束的生產，以強有力的價格優勢及完善的質量管理體系，搶占國內市場。

控制電機線束如何接？

電機控制器和直流直流變換器集成在一個共同外殼內，兩者共用散熱系統、控制電源及控制信號接口，其輸入端與共用的車載高壓直流電源相接，兩個輸 出端分別接電機和12伏蓄電池，且兩者互不影響的分別獨立或同時控制電機線束的運行和將車載高壓直流電變換為12伏直流電并對車載12伏蓄電池充電。

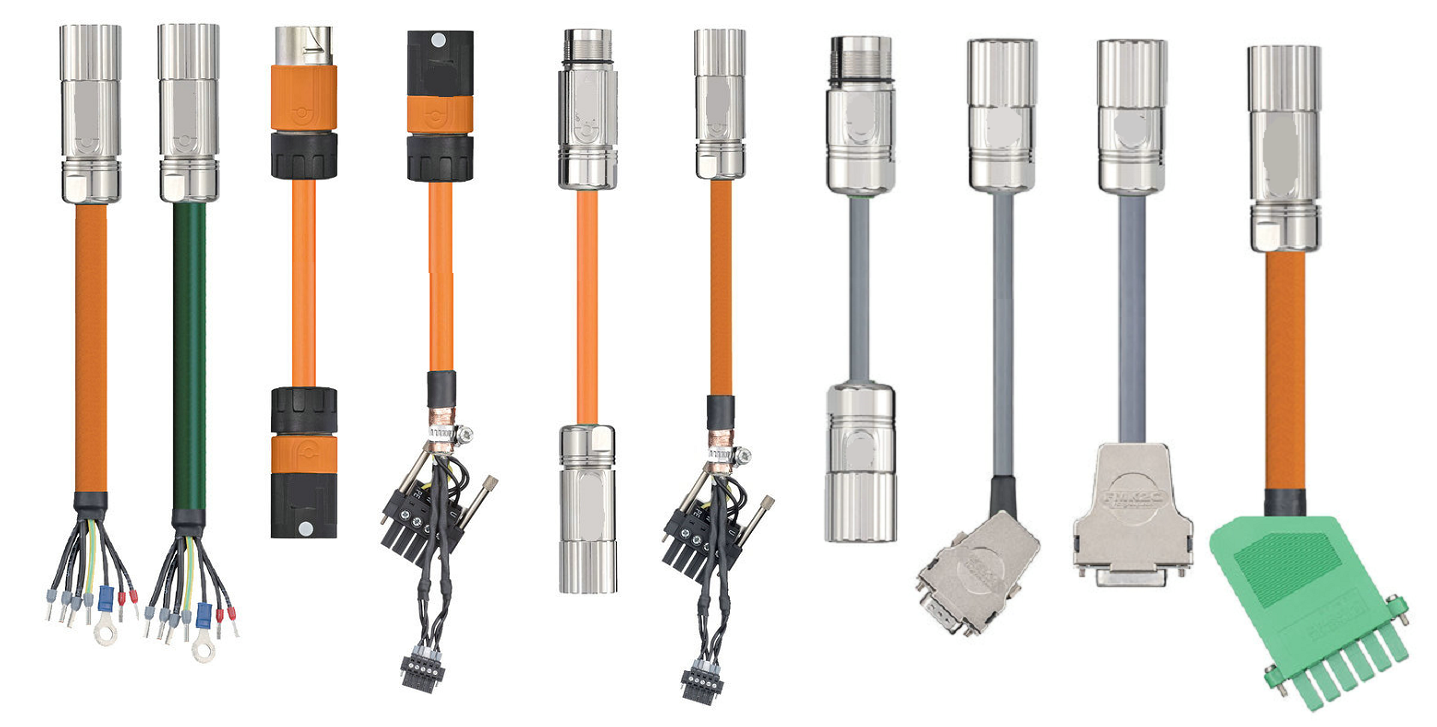

控制電機線束圖片

由于電機控制器和直流直流變換器均須進行封裝、散熱、高壓接線、控制電路板和控制線束等設計，將兩者集成為一個產品，不僅可以減小總體積，減輕總重量，節約開發與 制造成本，而且可以簡化線束，減少部件數量，有利于整車布置。

上?？朴姎猓瑩碛卸辔婚L期從事線束行業的工程師，并擁有先進的生產設備，致力打造國內由線纜到整個伺服控制電機線束的生產，以強有力的價格優勢及完善的質量管理體系，搶占國內市場。歡迎致電咨詢合作，科迎法專業為您提供控制電機線束報價，控制電機線束圖片，控制電機線束技術咨詢銷售服務。
